PROFIBUS MULTIrep 中继器模块

主要特点:

• 多通道扩展：支持2、5或7个电气隔离的PROFIBUS段，灵活适应不同规模网络需求

• 网络扩展能力：将PROFIBUS网络扩展至最多126个设备，突破传统限制

• 信号增强：自动将信号提升至PROFIBUS标准级别，确保长距离传输质量

• 直观诊断：集成LED状态指示系统，实时显示每个通道的网络健康状况

• 测量点支持：每个段落的PG接口可作为测量点，便于故障排查

• 终端电阻集成：支持在连接器上直接激活总线终端电阻，简化安装配置

• 高兼容性：支持所有PROFIBUS类型（DP, DP-V1, FMS, MPI）

• 导轨安装：标准35mm DIN导轨安装设计，便于现场集成

• 宽温域适应：工作温度范围+5°C至+55°C，适用于各种工业环境

应用领域:

• 大型工厂自动化系统网络扩展

• 复杂生产线PROFIBUS网络构建

• 长距离工业通信系统

• 多区域控制系统互联

• 现有PROFIBUS网络升级改造

Indu-Sol INBLOX® Ethernet Kopfmodul 网络诊断监控模块

Indu-Sol中继器模块

结构组成：

• 信号处理单元：核心处理模块，负责信号增强和隔离

• 多通道接口：2-7个9针Sub-D连接器，提供电气隔离的PROFIBUS段

• 状态指示系统：双色LED显示每个通道的总线状态和数据活动

• 终端电阻：可配置的总线终端电阻，确保信号完整性

• 电源管理：高效电源转换电路，确保稳定运行

• 导轨安装系统：标准DIN导轨安装设计，便于现场部署

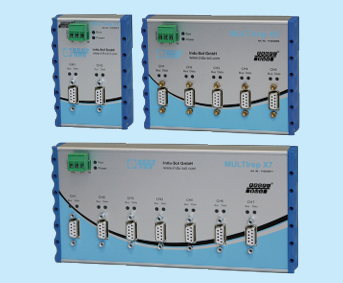

选型方法:

Indu-Sol PROFIBUS MULTIrep系列提供三种主要配置选项，满足不同规模的网络扩展需求：

1. MULTIrep X2 (Art.-Nr. 110030010)

• 适合小型网络扩展

• 支持2个电气隔离段

• 最多连接64个设备

• 紧凑尺寸(105×75×40mm)，适合空间受限场景

2. MULTIrep X5 (Art.-Nr. 110030009)

• 适合中型网络扩展

• 支持5个电气隔离段

• 最多连接158个设备

• 标准尺寸(105×145×40mm)，平衡性能与空间需求

3. MULTIrep X7 (Art.-Nr. 110030011)

• 适合大型网络扩展

• 支持7个电气隔离段

• 最多连接220个设备

• 扩展尺寸(105×212×40mm)，提供最大扩展能力

典型应用配置：

• 小型生产线：MULTIrep X2，支持2个区域互联

• 中型工厂：MULTIrep X5，连接5个生产区域

• 大型工业设施：MULTIrep X7，构建7个独立网络段

安装提示：

• 当段落直接在中继器连接处开始或结束时，需在插头处激活总线终端电阻

• 每个段落的PG接口可作为测量点，便于诊断工具接入

• LED指示系统提供实时状态反馈，简化故障排查过程

更多信息: 请访问 www.indu-sol.com 获取详细信息。
