网络诊断仪

Indu-Sol

PB-Q ONE

网络测试仪

主要特点:

• 全面质量评估：实时监测PROFIBUS网络的物理和逻辑传输质量

• 非反应式连接：通过专用适配器接入网络，不影响正常生产流程

• 直观结果展示：设备矩阵以颜色编码（绿色/黄色/红色）直观显示每个设备状态

• 拓扑扫描功能：市场上唯一可在运行中执行全自动拓扑扫描的工具

• 电报模式分析：提供多种过滤和触发选项，基于事件或定义的数据内容进行数据流量评估

• 信号质量分析：通过电压差信号水平和形状评估物理传输质量

• 便携设计：紧凑尺寸(60×117×35mm)，适合现场作业

• USB供电：通过USB接口供电，无需额外电源适配器

• 软件支持：配套"Indu-Sol Suite"操作软件，提供详细分析和报告功能

应用领域:

• PROFIBUS网络安装调试与验收测试

• 工业自动化系统日常维护和故障排查

• 生产线网络质量监控与优化

• 现有网络升级改造前的评估

• 技术培训与教育

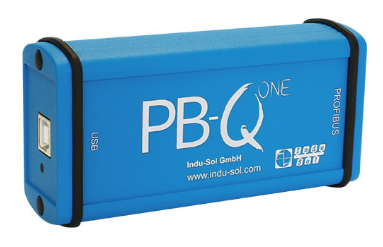

Indu-Sol PB-Q ONE 网络测试仪

Indu-Sol 网络测试仪

结构组成：

• 主测试单元：核心处理模块，集成信号分析和数据处理功能

• PROFIBUS接口：9针D-SUB连接器，用于非反应式连接到PROFIBUS网络

• USB接口：用于数据传输和设备供电

• 状态指示系统：LED显示设备工作状态

• 软件平台："Indu-Sol Suite"操作软件，提供详细分析和报告功能

• 适配器系统：D-Sub 9针适配器电缆，支持多种网络连接方式

选型方法:

Indu-Sol PB-QONE提供基础设备和多种附件选项，满足不同应用需求：

1. PB-QONE基础设备 (Art.-Nr. 110010050)

• PROFIBUS测试仪PB-QONE

• D-Sub 9针适配器电缆

• USB电缆(3m)

• 包含"Indu-Sol Suite"软件和设备手册的CD

• 便携式运输箱

• 包含以下完整套件：

2. 可选附件：

• PROFIBUS PA适配器 (Art.-Nr. 110020110)：扩展至PROFIBUS PA网络支持

• M12 Y测量适配器 (Art.-Nr. 110020018)：适用于特定工业连接需求

典型应用配置：

• 基础网络测试：PB-QONE基础设备，适用于常规PROFIBUS DP网络评估

• PA网络测试：PB-QONE基础设备 + PROFIBUS PA适配器

• 特殊连接测试：PB-QONE基础设备 + M12 Y测量适配器

使用流程：

1. 通过适配器将PB-QONE非反应式连接到PROFIBUS网络

2. 启动"Indu-Sol Suite"软件进行设备识别和网络扫描

3. 分析设备矩阵和质量值，识别潜在问题

4. 使用电报模式进行深入分析（如需要）

5. 生成报告并采取相应措施

更多信息: 请访问 www.indu-sol.com 获取详细信息。
